Итак, Фили XtremeUltinon LED-gen2 появились в продаже.
Заказал и получил 11065XUAXM для задних поворотников.
Их высокая цена вызвана наличием двух здоровых блоков Smart CANbus, которые снабжены 3 проводами (один красный вешается на плюс, два минусовых ставятся в разрез - придется портить штатную поводку). Чем они лучше балластных сопротивлений - нет внятного описания. Предположу, что отслеживают жива ли диодная лампа, а в случае ее кончины эмулируют повышенное сопротивление для частого моргания поворотников. Размер этих блоков не позволит их спрятать за задний фонарь - придется врезаться в проводку где-то еще.
Что касается самих ламп, то как и предполагалось - это то, что нужно для наших отражателей. Осрамы светят гораздо хуже, ибо задействован только маленький ободок отражателя.
Как смог, сфотографировал сравнение.

Слева - осрам, справа - филя.

Осрам - работает только ободок отражателя.

Филя - светит весь отражатель.

Заказал 11066XURX2 в габарит/стоп. Как поставлю, отпишусь.


binni

Постоянный
Регистрация
15 Дек 2017
Сообщения
117
Адрес
Фрязино
Имя
Сергей
— Толя, что же ты всю нашу работу пожёг?
— Я не нарочно. Эксперимент это был. На предмет рационализаторского предложения...

Получил 11066XURX2, дай думаю побыстрому установлю. Отсоединил фонари, лампы заменил, включил габариты - горят - красота, прикрутил фонари обратно.
Сажусь в авто, нажимаю тормоз, хватаюсь за ручку АКПП - упс. А кнопочка-то не нажимается и стопы не горят вообще :shok:
Вертаю обратно осрамы, стопы не горят, кнопка заблокирована :scratch_one-s_head:. Благо возле дома все происходило, поехал на работу на ауте.
По возвращению сперва полез искать предохранитель стопов в блоке в багажнике. Там предохранителей нет вообще (розетки фаркопа нет).
Более внимательно изучил мануал, и нашел причину - предохранитель 11 в квадратном блоке под капотом. Заменил - все заработало.

Что-же произошло.

Существуют 2 типа распиновки W21/5W патрона



У ламп осрама и филипса у обеих обычная полярность. Но!
У осрама минусы не замкнуты, за габариты и стопы отвечают независимые драйвера и светодиоды.
А вот у фили минусы замкнуты, а габарит-стоп реализовано изменением яркости диодов.
Цоколь у пилота имеет нестандартную полярность.
Втыкание осрама ничем страшным не грозит, просто одна из цепей работает в реверсе (лампа это позволяет).
А вот втыкание фили привело к КЗ в цепи стопов, хотя габариты прекрасно работали.

Вот такие пироги с котятами. Как это побороть надо будет подумать и еще раз прозвонить цоколь. Там минусовой вроде только средний пин (крайний не звнится).
Чисто теоретически поворот ламп филипса должен помочь, но тогда габариты будут в реверсе и сомнительно, что они смогут работать.


binni

Постоянный
Регистрация
15 Дек 2017
Сообщения
117
Адрес
Фрязино
Имя
Сергей
В итоге, пришлось купить новые патроны с нормальной распиновкой. И снова америкосы отличились, посадочное отверствие в фонаре имеет 3 выреза. А в новом патроне - 4 выступа. Пришлось доработать его напильником.

Слева - филя gen2, справа - оскрам. Отлично видно, что заработал весь отражатель.
Габарит.

стоп


КАДЬЯК

Местный
Регистрация
16 Сен 2018
Сообщения
829
Имя
Alexander

Вложения

Игорь Павлович

Постоянный
Регистрация
19 Окт 2017
Сообщения
444
Имя
Игорь

КАДЬЯК

Местный
Регистрация
16 Сен 2018
Сообщения
829
Имя
Alexander

Yakov

Старожил
Регистрация
19 Ноя 2012
Сообщения
1,010
Адрес
Москва
Имя
Яков

binni

Постоянный
Регистрация
15 Дек 2017
Сообщения
117
Адрес
Фрязино
Имя
Сергей

Goshacrv

Постоянный
Регистрация
5 Апр 2018
Сообщения
430
Адрес
Санкт-Петербург
Имя
Игорь

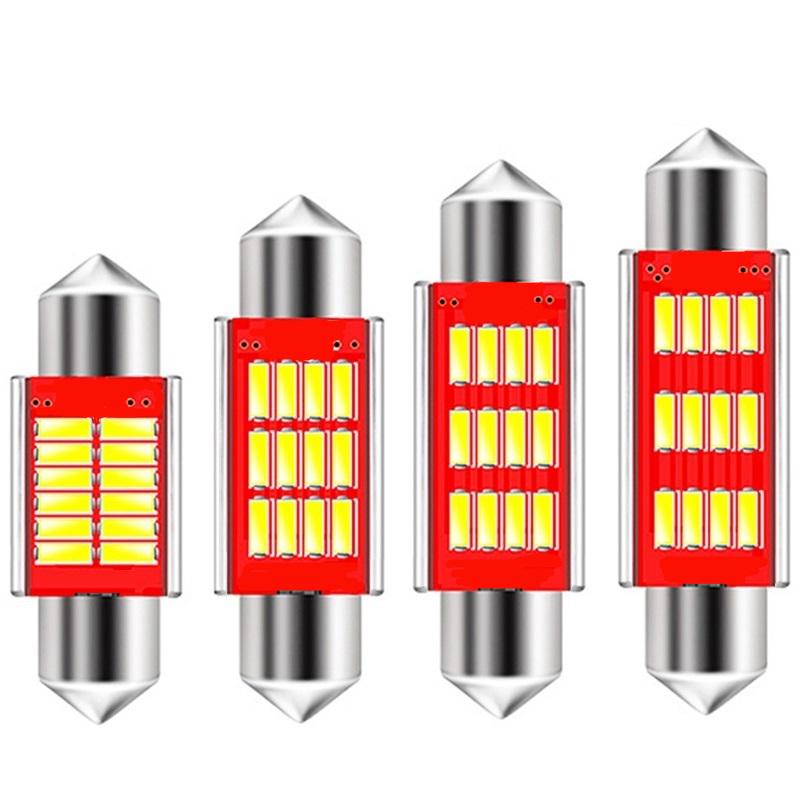

Заказал на JOOM лампочки в плафоны салона

Оказалось, что такие только над водителем и в багажнике. На 2 и 3 ряд вот такие сгодятся:
https://ru.aliexpress.com/item/t10-w5w-10-W5W-T10-194-168-W5W-8smd/32858987942.html?spm=a2g0v.search0104.3.8.73b227bdybN4oG&ws_ab_test=searchweb0_0,searchweb201602_8_10065_10068_319_317_10696_453_10084_454_10083_10618_10307_10301_537_536_10902_10059_10884_10889_10887_321_322_10915_10103_10914_10911_10910,searchweb201603_16,ppcSwitch_0&algo_pvid=9dcb98cc-de67-495a-b33d-afa00ab74516&algo_expid=9dcb98cc-de67-495a-b33d-afa00ab74516-1
Или кто заказывал, пришлите проверенный вариант, чтобы белого свечения были.
Спасибо.


trak61

Постоянный
Регистрация
18 Фев 2014
Сообщения
152
Адрес
Москва
Имя
Анатолий
Замена ламп на светодиодные в заднем центральном стоп-сигнале.

Пару лет назад пробовал - не получилось - из того, что тогда нашел для пробы были светодиодные лампы либо тусклые, либо не влезали взамен штатных W5W. Кто разбирал видел, там пространство ограничено, больше стандартных габаритов лампа не влезет.

Сразу скажу, если кто-то будет повторять, брать только светодиодные лампы с КРАСНЫМ цветом свечения! Иначе будут некорректные цвета, т.к. плафон красного цвета. Правда, не пробовал еще желтые, но полагаю тоже результат будет не тот, т.к. у светодиодов желтый наверняка будет заметно желтее , чем нить накала.

Недавно порылся по Али и нашел вариант:
https://ru.aliexpress.com/item/2x-W5W-LED-12V-T10-Car-lamps-for-Osram-Chip-168-194-Turn-Side-License-Plate/32727517919.html?spm=a2g0s.9042311.0.0.bozNIH

Эти лампы полностью повторяют габариты стандартной лампы W5W. Попадались в похожем корпусе, но менее яркие. Забегая вперед скажу, что эти с заявленной яркостью 300Lm оказались в самый раз. По сравнению с базовыми они в итоге если и ярче, то буквально чуть. Ведь важно, чтобы и достаточно ярко светили, но и чтобы не слепили.

Итак, я заказал именно указанные лампы с КРАСНЫМ цветом свечения. Продаются парами, заказал 3 пары, т.е. 6 штук. В данном стопаре их 5, 1 осталась про запас. Цена вопроса US $5.29 за пару, т.е. на весь стопарь я заказал 3 пары на $ 15,87.

Посмотреть вложение 41766
В солнечную погоду в сравнении со штатными стопами в боковых фонарях:
Посмотреть вложение 41767
В сумерки:
Посмотреть вложение 41768

Хотя фото, конечно, всей картины не передаст.

В итоге получил, что хотел. Цвет свечения стопаря стал чуть красивее - более сочным красным. Раньше был чуть желтее. Включается стопарь молниеносно, хоть и на доли секунды, но быстрее штатных нитей накала, это видно в сравнении с правым и левым стоп-сигналом. Потребление примерно в 5 раз меньше, хотя это мелочь. Небольшой нюанс - светодиодные лампы, естественно, меньше греются при работе, поэтому с одной стороны зимой на стопаре хуже тает снег, задерживающийся на поверхности плафона (хотя свет пробивается и через снег, а много снега там не задержится), а с другой - при езде по грязной мокрой дороге влажная грязь хуже испаряется с поверхности плафона, таким образом плафон несколько дольше может быть более чистым, т.к. мокрая грязь на плафоне не сохнет.
Большое спасибо за пост !!! Заказал по Вашей ссылке на Али !!! Всё пришло , установил , светят шикарно !!!

Последнее редактирование:

trak61

Постоянный
Регистрация
18 Фев 2014
Сообщения
152
Адрес
Москва
Имя
Анатолий
А у меня они и года не отработали. Сдохли 4 из 5.
Заменил на осрам 2880R02B

Посмотреть вложение 53023
Тогда заменим ещё раз , потратим 10 минут ))) У меня как - то странно получилось !! Заказал 6 штук лампочек ( 3 блистера по 2 светодиода в блистере ) , а приехал в бандерольке один блистер , но с 12 лампочками ))) Ну , а уж если все сгорят , то воспользуюсь советом по ОСРАМ ))) Спасибо !!

Последнее редактирование:

Чекан

Старожил
Регистрация
31 Дек 2012
Сообщения
1,273
Адрес
Москва и МО
Имя
Алексей
А у меня они и года не отработали. Сдохли 4 из 5...
В точности такие же были? У меня год прошел, все работают.) Правда, ездит авто не много.
На счёт Осрама тоже полезная инфа, Спасибо.


AlexKo401

Активный
Регистрация
8 Янв 2012
Сообщения
65
Имя
Алексей
Потихоньку перевожу внутреннее и внешнее сигнальное освещение на LED.

Начал с внутреннего, ибо ежели подсчитать, то салонные лампы в сумме потребляют 70W (4 W5W в дверях + 4 W5W и 3 фестула 10W в потолке).
Для полной ледизации салона выбрал Philips 4000К:
- 3 шт 129404000KX1
- 4 пары 127914000KX2
В каталоге фили есть аналоги с более холодным светом 6000К. Также есть копечные аналоги с алиэкспресса, но там качество очень хромает и большинство ламп обладает чудовищным вырви-глаз спектром.

Переходим к задним фонарям. Здесь филипс подкачал - с цоколем W21 у него моделей негусто. Поэтому поставил Osram:
- в поворот 7905YE02B
- стопы/габариты 7915R02B
- задний ход 9213CW02B
Потребовались обманочные резисторы для поворотников (можно взять филю 12956X2).
Все лампы можно приобрести по их кодам в авторетейлерах (я брал в изнексте).
Добрый день!
Можете помочь? Какой лед филипс идет в салон: водительский, пассажирский и багажник. Спасибо!
