Re: Как разобрать-собрать боковое зеркало?
ded96 написал(а):
Ну давай поспорим что мы не подеремся. Слишком накладная драчка получится для обоих. Потому и не подеремся. :D Что на кону будет стоять? ;)
Добавлено спустя 5 минут 44 секунды:
PrizrakPS написал(а):
Technician Ген, да я тему не видел! У тебя отличный отчет! Но, проблемы у меня возникли когда снимал! И моя криворукость, оторвала одну защелку :(
Не переживай так сильно Леш. Это даже не совсем от тебя зависело. Пластмасса со временем сохнет и плюс еще сами по себе они хиленькие. Причем зацепы сделаны как мне кажется слишком уж острыми и маленькими. Если бы сделали их с бОльшим выступом, но округлые, то снималось бы намного легче, при лучшем усилии по удержанию зеркального элемента.
P.S. Для администраторов заметка - на форуме три темы по зеркалам. Надо в одну все слить.
Добавлено спустя 1 день 10 часов 45 минут 54 секунды:
Re: Зеркала
Решил дополнить окончательно тему по разборке зеркала. И так продолжаю фототчет по разборке зеркала.
При дальнейшей разборке зеркал оказалось, что защелки просто так не получается отстегнуть и поэтому было приготовлено еще дополнительно две отвертки. Одна с небольшим изгибом по принципу как я сделал для извлечения сердечников клип в виде монтажечки и вторая прямая.

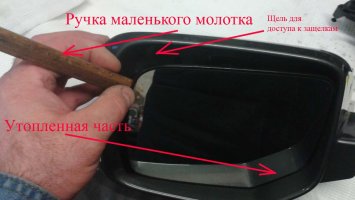

И так второй вариант снятия зеркального элемента: Надавливаем зеркальный элемент в нижнем внутреннем углу зеркала. Берем маленький деревянный брусочек со стороной примерно 1,5 на 2 сантиметра и засаживаем его в образовавшуюся щель. Я использовал ручку маленького молотка. Постепенно передвигаем его к центру верхней части зеркала. разместив свет как, чтобы было видно внутреннюю часть зеркала отверткой с изогнутым концом помогаем защелке отойти в сторону. При этом ручку молотка использовал как монтажку, выдавливая зеркальный элемент наружу. Настает момент, когда защелки сверху освобождаются и зеркальный элемент выходит из защелок.
Дальше уже все проще. Вытаскиваем разьемы с клемм подогрева, кладем зеркало на стол и раскручиваем крепежные саморезы, которые видим. Для этого используем отвертку со сменными насадками в виде звездочки. Открутив все саморезы, снимаем внешнюю рамку корпуса зеркала.
Добавлено спустя 13 минут 25 секунд:
Re: Зеркала
Под рамкой видим корпус повторителя поворотов. Надавливаем защелку на разьеме и вытаскиваем его. После чего свободно корпус повторителя вынимаем и кладем рядом.
Далее занимаемся электроприводом. Отверткой выворачиваем утопленные саморезы и вынимаем корпус моторов из постели. Переворачиваем его обратной стороной к себе и там видим два разьема. Один сверху как все обычные разьемы, нажимаем на язычок в центре и вытягиваем разьем.
Нижний немного необычный, но и он снимается без проблем. Поворачиваем корпус боком к себе и там видим, что сама пластина как "бондаж" обнимает полоской корпус моторов. Немного приподнимаем плоской отверткой бандаж и выводим его за пределы торчащей защелки. После чего таким же образом вытягиваем вторую сторону. На общей фотографии понятна сама конструкция разьема. Там просто торчащие пластины - папки. Сам корпус с моторами откладываем в сторону и к нему мы еще вернемся попозже.
Добавлено спустя 8 минут 20 секунд:
Re: Зеркала
Потом поворачиваем зеркало боковой частью основания к себе, которое прилегает к двери и видим там основной разьем и прокладку с микропоры. Снимаем прокладку и она нам обнажает два самореза, крепящие разьем к корпусу зеркала.
Откручиваем разьем. Далее повернув основание зеркала нижней частью к себе, видим прямоугольную заглушку. Ее можно снять двумя способами. Снаружи вставив тонкую отвертку со стороны задней части зеркала, надавить вперед и вывести из защелок. Второй вариант выдавить заглушку изнутри основания, но надо все-равно что то вставить между заглушкой и задней частью корпуса заглушки, чтобы немного защелки освободились.
Добавлено спустя 4 минуты 5 секунд:
Re: Зеркала
Дальше вынимаем проводку в следующей последовательности. Подтягиваем всю проводку вниз через ось на чем поворачивается зеркало. Затем отдельно вытаскиваем два провода подогрева зеркального элемента, потом разьем повторителя поворотов, верхний разьем моторов и после этого поворачиваем боком нижний разьем моторов и выталиваем его вниз по трубке-оси поворота зеркала.Ну а дальше уже всю проводку вытаскиваем в бок.
На снимке где есть фото нижней заглушки я показал кольцо, которое стопорит пружину, придавливающую основание зеркала и основание неподкижной части между собой.Эта стопорная шайба одноразовая. Поэтому при ремонте зеркала в случае слома оси, эту стопорную шайбу необходимо заказать. Все дело в том, что при снятии этой стопорной шайбы, она просто ломается. Снять ее не повредив невозможно.
Добавлено спустя 2 минуты 31 секунду:
Re: Зеркала
Ниже разделенные корпус с основанием. Пропустил фото.
Добавлено спустя 2 минуты 20 секунд:
Re: Зеркала
Теперь вернемся к корпусу электромоторов. Кладем его поворотной шайбой к себе и видим в центре саморез- крепление с шайбой. Его откручиваем и вынимаем пластиковую половинку полусферы. Смазка, которая находится межу этими полусферами и обеспечивает плавность хода при регулировке зеркала водителем. Так что если смазка уже сухая, то ее нужно заменить. После чего собираем полусферы обратно и закручиваем саморез.
Вот в принципе весь процесс разборки зеркала. Все разобранные элементы зеркала на фото.
Разбирать зеркало лучше на столе в помещении, а не на улице. Снимается зеркало с двери очень просто. Снимается боковая накладка на самой двери изнутри салона. Просто тянется на себя. Она держится на двух клипсах. После чего разьединяется электрический разьем. И откручиваем три гайки. Все, зеркало остается у нас в руках. Надеюсь мой фотоотчет снимет кучу возникающих вопросов с разборкой зеркал.
